Gestione Radianti

Qui sono presentati i moduli necessari alla supervisone e al controllo degli impianti di riscaldamento o di raffreddamento mediante pannelli radianti, che siano essi a pavimento, a parete o a soffitto. I termostati rilevano continuamente ed istantaneamente sia la temperatura dell’ambiente sia la sua umidità relativa. Con essi si possono pilotare direttamente tutti i fan-coil installati nell’ambiente, senza dover acquistare ed installare nessun comando addizionale a bordo della macchina. Il comando può essere inoltrato in modo automatico o in modo manuale.

Il modulo CTxxWD, costituito da un display ed un collegamento LAN ed installato nella centrale termica, assicura la gestione di tutto l’impianto, anche da remoto.

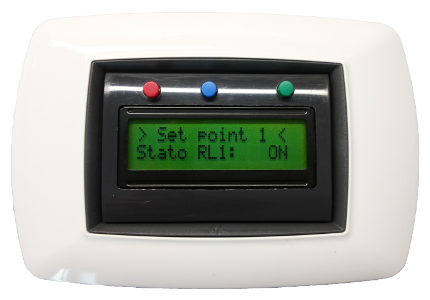

KTVscalataArt. R-KAMER

Termostato ambientale per la supervisione e la gestione di una zona, installabile in una cassetta 503. È dotato di un display LCD a 2 righe e dispone di 3 pulsanti di menu per la configurazione dei parametri della zona. Può essere installato, mediante collegamento bus, ad una distanza massima di 1000 metri dal modulo CT della centrale termica. Esso rileva istantaneamente sia la temperatura dell’ambiente che la sua umidità relativa, che restituisce, come valore medio dell’ultimo minuto, al modulo CT. Può lavorare sia in estate (freddo) che in inverno (caldo). Può gestire uno o diversi fan-coil, mediante il modulo R-VEN oppure il modulo MR8-T.

Dati tecnici del termostato ambiente R-KAMER

  • Alimentazione: 12 V ac/dc ± 10 %
  • Assorbimento: 150 mA
  • Tipo contenitore: scatola 503

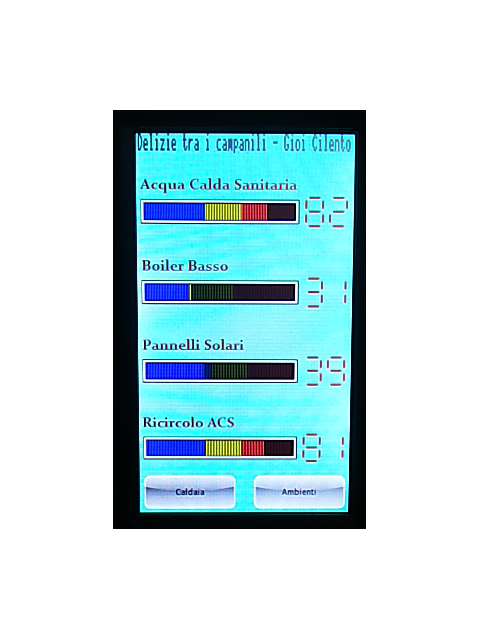

DisplayTattile

Art. R-TS

Display Tattile (Touch Screen) da 7 pollici a colori. Gestisce i sistemi di riscaldamento o raffreddamento a pannelli radianti. Può gestire fino a sette moduli R-COLL e fino a 32 termostati.

Dati tecnici del Touch Screen R-TS

  • Alimentazione: 12 V ac/dc ± 10 %
  • Assorbimento: 250 mA
  • Tipo contenitore: scatola 506 (sovrapposta)

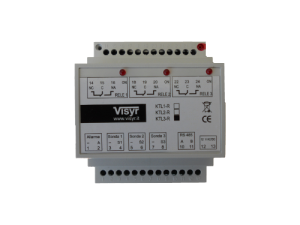

Art. R-VEN

Modulo relè con doppio sistema di fissaggio: a vite su pannello o su profilato DIN con ingombro pari a 4 moduli. È dotato di tre relè con uno scambio da 7 A. Viene “rilevato” dal modulo CT della centrale termica ed automaticamente si associa alla zona gestita dal R-KAMER.

Dati tecnici del modulo R-VEN

  • Alimentazione: 12 V ac ± 10 %
  • Assorbimento: 130 mA
  • Scambio relè: 7 A @ 250 Vac
  • Tipo contenitore: DIN 4 moduli

Art. R-COLL

Modulo «Gestione Collettore» – Pilota fino a 7 testine/zone ed accende o spegne un circolatore. È dotato di 4 ingressi per la lettura delle temperature mediante sonde NTC, un’uscita per la gestione della valvola miscelatrice, una porta LAN e una porta RS485. È completamente programmabile mediante browser internet. Il sistema di fissaggio si basa su un profilato DIN con ingombro pari a 9 moduli. È dotato di otto relè con uno scambio da 7 A. Viene “rilevato” dal modulo CT della centrale ed automaticamente si associa alle zone da gestire dai moduli R-KAMER.

Dati tecnici del modulo R-COLL

  • Alimentazione: 12 V ac ± 10 %
  • Assorbimento: 210 mA
  • Campo di misura temperature: 0° ÷ 99 °C
  • Precisione: ± 1,5 ° C
  • Tipo di sonde: NTC 10 KΩ @ 25 ° C
  • Contatto allarme: Utilizzare esclusivamente contatti puliti!
  • Scambio relè: 7 A @ 250 Vac
  • Tipo contenitore: DIN 4 moduli

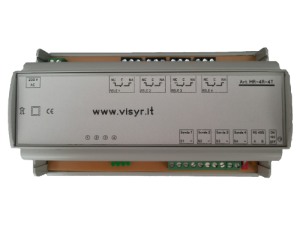

Art. CTxxWD

È il cuore del sistema. Va installato nella centrale termica o nel locale tecnico. Può pilotare un numero elevato di relè, di circolatori, di miscelatrici e tutto quanto necessario al buon funzionamento della centrale termica, sia di piccole che di medie dimensioni. I moduli di espansione su esposti sono numerosi ed adatti alle diverse necessità impiantistiche dei nostri giorni. Esso varia al variare dell’impianto. Sono già disponibili a magazzino numerosi moduli di questa serie, realizzati in modo tale da soddisfare gli impieghi più usuali. Naturalmente, Visyr è in grado di approntare in pochi giorni un nuovo modulo, dotato dell’appropriato firmware, che risponde alle specifiche dell’impianto da gestire.

Dati tecnici del modulo CTxxWD

  • Alimentazione: 12 V ac ± 10 %
  • Assorbimento: 290 mA
  • Campo di misura temperature: 0° ÷ 99 °C
  • Precisione: ± 1,5 ° C
  • Tipo di sonde: NTC 10 KΩ @ 25 ° C
  • Contatto allarme: Utilizzare esclusivamente contatti puliti!
  • Scambio relè: 7 A @ 250 Vac
  • Tipo contenitore: DIN 9 moduli

KTTAL6scalata

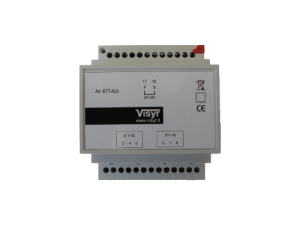

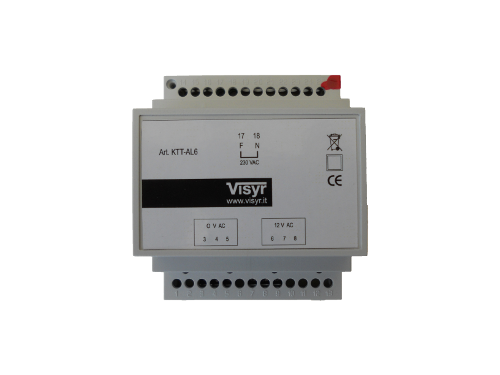

 Art. KTT-AL16

Modulo di alimentazione a doppio sistema di fissaggio: su profilato DIN con ingombro pari a 4 moduli oppure a vite su pannello. È dotato di un trasformatore resinato appositamente realizzato per alimentare i moduli Visyr.

Dati tecnici del modulo KTT-AL16

  • Alimentazione: 230 V ac ± 10 % – 50 Hz
  • Uscita: 12 V ac – 1333 mA – 16 VA
  • Tipo contenitore: DIN 4 moduli
